Introducción
El HNDP40 1-1/2"Bomba de diafragma neumática-resistente a la corrosiónestá desarrollado profesionalmente para la transferencia de líquidos viscosos, especialmente optimizado para transportar soluciones ácidas-base y diversos medios de alta-viscosidad. Presenta un caudal máximo de 100 GPM (378,5 LPM) y admite una variedad de configuraciones de materiales y tamaños de puertos para una gran aplicabilidad. Ampliamente utilizado en los campos químico, industrial en general, de tratamiento de agua y de tratamiento de aguas residuales, cumple con diversos requisitos de procesos que incluyen transferencia de fluidos, llenado, circulación y procesamiento por lotes. Como bomba de diafragma para transferencia de líquidos viscosos, puede transportar de manera estable medios corrosivos y adaptarse a operaciones intermitentes, adaptándose de manera flexible a diversas-condiciones de producción bajo demanda con alta eficiencia y un rendimiento estable y duradero.

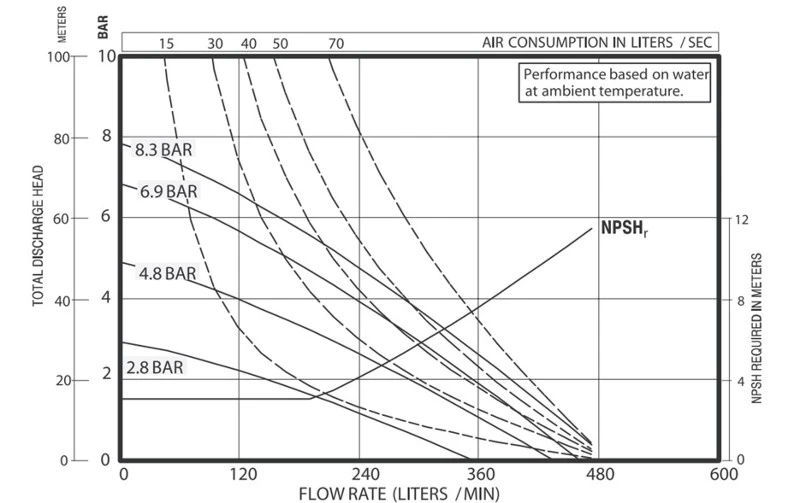

Curva de rendimiento
Descripción del Producto
|
Relación |
1:1 |
|
Caudal máximo |
100 g.p.m (378.5 l.p.m.) |
|
Desplazamiento por ciclo |
0,67 galones (2,54 litros) |
|
Entrada de aire (rosca hembra) |
1/2 - 14 N.P.T. |
|
Entrada/salida de líquido |
Brida ANSI/DIN de 1-1/2" |
|
Presión máxima de funcionamiento |
120 psi (8,3 bares) |
|
Paso máximo de sólidos en suspensión |
1/4" (6,4 mm) |
|
Peso libras (kg) |
PP: 62 (28,1) PVDF: 92 (41,7) |
|
Máxima elevación en seco |
14 pies (4,2 m) |
|
Nivel de ruido |
77,7 db(A) a 70 PSI, 60 ciclos por minuto |
Ventajas y características
1. El HNDP40 1-1/2"Bomba de diafragma neumática-resistente a la corrosiónEs una bomba de alto flujo-de grado industrial-que presenta un suministro de fluido estable y una alta eficiencia de trabajo. El paso de flujo optimizado previene eficazmente la obstrucción, lo que permite que la bomba transporte partículas-que contienen aguas residuales, lodos y otros medios cargados de sólidos-, lo que la hace muy-adecuada para escenarios de producción continua y a gran-escala.
2. Como bomba de diafragma para transferencia de líquidos viscosos, admite una amplia gama de configuraciones de materiales no-resistentes a la corrosión metálica-. Ofrece una excelente resistencia a ácidos, álcalis y disolventes orgánicos, y puede transportar de forma estable fluidos ácidos y alcalinos fuertes, líquidos residuales altamente corrosivos, líquidos viscosos y mezclas de sólidos-líquidos con una excelente compatibilidad con los medios. Al adoptar un diseño de entrega de bajo-cizallamiento, no dañará la estructura molecular de los materiales transportados.
3. La bomba de diafragma neumática HNDP40 está equipada con una potente capacidad de autocebado-y admite el funcionamiento en seco y el funcionamiento inactivo-a largo plazo. Su estructura modular desmontable permite la sustitución rápida y cómoda de piezas de desgaste. El diseño de sellado de fijación atornillada logra una entrega sin fugas-, lo que reduce efectivamente la pérdida de material y los costos operativos.

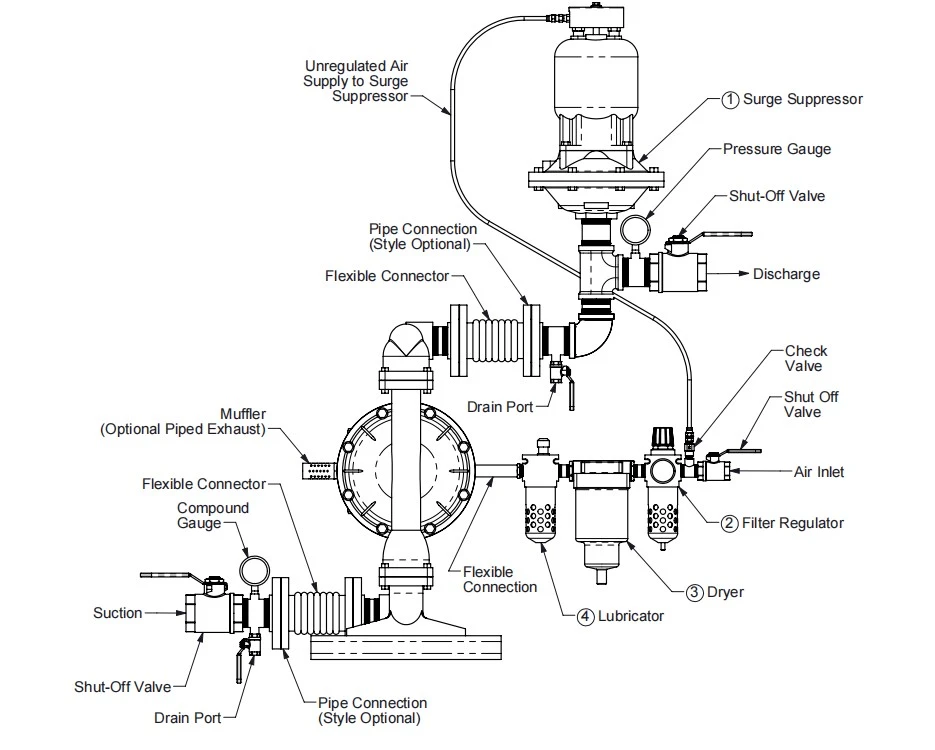

Esquema completo de instalación del sistema
1. Unidad de Tratamiento de Fuentes de Aire
Filtro regulador ②: primero filtra las impurezas y la humedad del aire comprimido y luego regula y estabiliza la presión del aire suministrada a la bomba.
Secador ③: Elimina aún más la humedad del aire comprimido para evitar que el vapor de agua ingrese a la cámara de la bomba y cause corrosión y formación de hielo en los componentes internos.
Lubricador ④: Atomiza el aceite lubricante y lo mezcla con aire comprimido para lubricar piezas móviles como válvulas neumáticas y diafragmas de la bomba y reducir el desgaste.
Componentes de soporte: entrada de aire, válvula de retención, válvula de cierre-.
2. Cuerpo de la bomba y sistema de escape
Cuerpo de la bomba: La bomba de diafragma neumática central, que impulsa el diafragma para que se mueva hacia adelante y hacia atrás mediante aire comprimido para realizar la succión y descarga de fluidos.
Silenciador: Instalado en el puerto de escape de la bomba para reducir el ruido del escape.
Escape por tubería: descarga los gases residuales a un área segura para evitar la contaminación ambiental del taller.
Conexión flexible: una conexión flexible entre la bomba y la unidad de tratamiento de fuente de aire para amortiguar la vibración y reducir la transmisión de tensión.
3. Tubería de succión de fluido (lado izquierdo de la figura)
Succión: El punto de partida para que el fluido ingrese al sistema, conectado a tuberías o tanques de almacenamiento de líquidos aguas arriba.
Válvula de cierre-: corta la succión de fluido para facilitar el mantenimiento de la bomba.
Medidor compuesto: monitorea la presión del lado de succión-para identificar problemas como elevación de succión insuficiente y bloqueo de la tubería.
Conector flexible: Absorbe la vibración de la bomba y evita daños por tensión causados por la conexión rígida de la tubería.
Puerto de drenaje: Drena el líquido residual en la tubería de succión para mantenimiento o vaciado de la tubería.
Conexión de tubería: varios tipos de conexión son opcionales para adaptarse a las condiciones de la tubería en el sitio.
4. Tubería de descarga de fluidos (lado derecho de la figura)
Conector flexible: Amortigua la vibración de la bomba para proteger tuberías y equipos.
Conexión de tubería: consistente con el extremo de succión, adaptable a tuberías en el sitio.
Puerto de drenaje: Drena el líquido residual en la tubería de descarga para mantenimiento y vaciado.
Supresor de sobretensiones ①: Estabiliza la presión de descarga pulsante de las bombas neumáticas de diafragma y protege las tuberías y los equipos aguas abajo, sirviendo como accesorio clave en el lado de descarga.
Manómetro: monitorea la presión del lado de descarga-para juzgar el estado de funcionamiento de la bomba.
Válvula de cierre-: corta la descarga de fluido para facilitar el mantenimiento de la bomba y del equipo aguas abajo.
Descarga: La salida terminal del sistema, conectada a tuberías y equipos aguas abajo.
Suministro de aire no regulado al supresor de sobretensiones: Suministra directamente aire comprimido no regulado al supresor de sobretensiones, utilizando la compresibilidad del gas para absorber las pulsaciones del fluido.
Aplicaciones
● Condiciones de trabajo petroquímicas
El HNDP40Bomba de diafragma neumática-resistente a la corrosiónadopta un accionamiento neumático puro sin riesgo de chispas eléctricas y un rendimiento fiable-a prueba de explosiones, lo que permite un funcionamiento seguro en entornos de trabajo inflamables y explosivos. Los materiales del cuerpo de la bomba y de las piezas húmedas se pueden personalizar de acuerdo con los medios petroquímicos reales, resistiendo eficazmente la erosión de líquidos corrosivos, líquidos de desechos químicos, aceites viscosos y otros medios complejos para extender la vida útil. Con un flujo alto-y un funcionamiento estable, admite el funcionamiento de inicio-parada intermitente y se adapta perfectamente a la producción-bajo demanda en la industria química.
● Condiciones de trabajo en metalurgia y minería
Como bomba de diafragma para transferencia de líquidos viscosos, la HNDP40 está equipada con grandes-pasos de flujo para transportar de manera eficiente medios mixtos sólidos-líquidos que contienen partículas de mina, lodos de sedimentos y aguas residuales de minería. Toda la bomba presenta una excelente resistencia a la corrosión y al desgaste y admite un funcionamiento en seco a largo plazo-, adaptándose completamente al funcionamiento intermitente en escenarios de metalurgia y minería. Con una potente capacidad de autocebado-y un sistema de control combinado, admite la operación de arranque-parada remota para reducir los costos de mano de obra. La estructura de sellado de cero-fugas previene eficazmente las fugas de líquidos residuales y lodos de mina.
● Condiciones de trabajo de ingeniería de construcción
El HNDP40Bomba de diafragma neumática-resistente a la corrosiónpresenta una estructura compacta y una instalación flexible, que admite montaje fijo móvil y temporal para cumplir con los requisitos de diseño flexible en los sitios de construcción. Con un suministro de flujo alto-y una excelente resistencia a la obstrucción, puede drenar rápidamente el agua del sitio y transferir el líquido residual del lodo, lo que ahorra mucho tiempo de construcción. Permite funcionamiento en seco y operación intermitente con una baja tasa de fallas, totalmente adecuado para operaciones de construcción al aire libre.
Preguntas frecuentes
P: Le preocupa que el bombeo de medios cargados-sólidos y viscosos provoque obstrucciones en la bomba y las tuberías, lo que provocará un flujo de salida desigual.
R: Se puede instalar un filtro en la entrada del HNDP40.Bomba de diafragma neumática-resistente a la corrosiónpara bloquear grandes impurezas sólidas. Inspeccione periódicamente las piezas húmedas, como diafragmas y válvulas de bola, y reemplace los componentes desgastados de manera oportuna. La bomba adopta una estructura modular desmontable con válvulas de aire accesibles desde el exterior, lo que permite una cómoda limpieza de la cámara de la bomba y un mantenimiento diario.
P: Cómo solucionar problemas del HNDP40Bomba de diafragma neumática-resistente a la corrosióndurante la operación?
R: Guía diaria para la resolución de problemas:
① Si la bomba neumática de diafragma no funciona:
1) Verifique si la válvula de suministro de aire está abierta y la presión del aire es estable;
2) Confirmar que las válvulas de las tuberías estén completamente abiertas y que las tuberías no tengan obstrucciones;
3) Inspeccionar obstrucciones en la entrada, salida y cuerpo de la bomba;
4) Verifique una altura excesiva de la tubería o una densidad excesivamente alta del líquido transportado.
② Si el caudal de la bomba disminuye:
1) Asegúrese de que las válvulas de suministro de aire y de tubería estén completamente abiertas;
2) Verifique el envejecimiento de las válvulas de aire, válvulas piloto, diafragmas, bolas de válvulas, asientos de válvulas y anillos de sellado. Las piezas envejecidas reducirán la capacidad de flujo e incluso pueden provocar el apagado de la bomba;
3) Inspeccione los pernos de conexión para ver si están flojos. La expansión y contracción térmica pueden provocar la deformación del material de la bomba.
No dudes en ponerte en contacto con nuestro equipo de posventa-si tienes algún problema.
P: ¿Dónde comprar elBomba de diafragma neumática-resistente a la corrosión?
R: Puede ponerse en contacto con nuestro equipo de ventas por correo electrónico.juicy@sxhono.com.cnpara obtener especificaciones de productos, cotizaciones y recomendaciones de selección. Si tiene requisitos de aplicación especiales, también podemos brindarle soluciones personalizadas de transferencia de fluidos.
